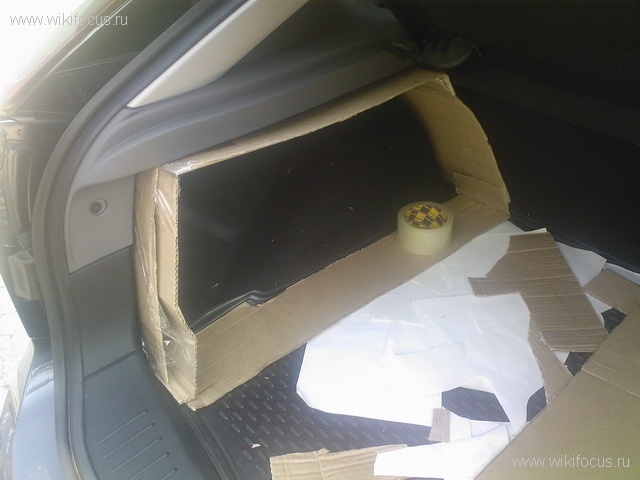

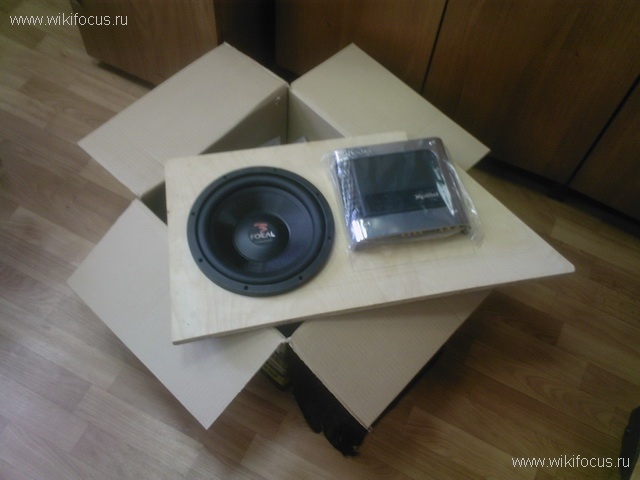

Изначально хотел сделать саб компактный и быстро монтируемый-демонтируемый, для поездок на дальняк с загруженным багажником. Была в наличие голова 10 Фокал и усилок Сони-моноблок. Сделал ящик в крыло.Первый этап. Делаем образец корпуса эскиз из картона

FF2 2008 Компактный сабвуфер самостоятельно

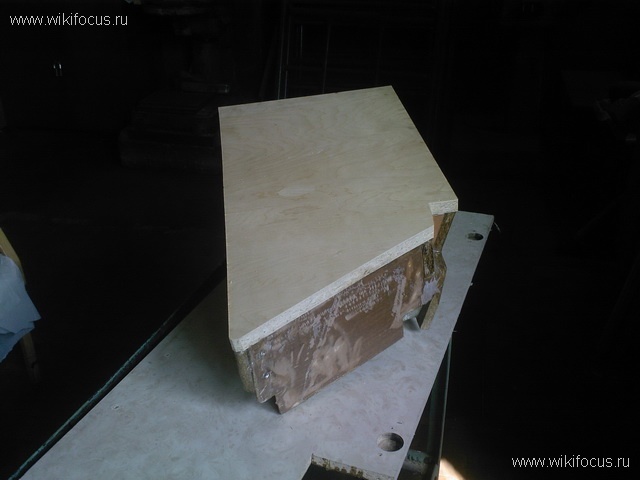

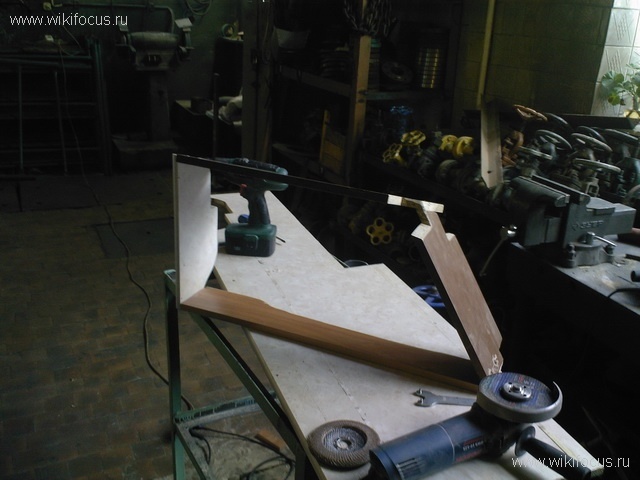

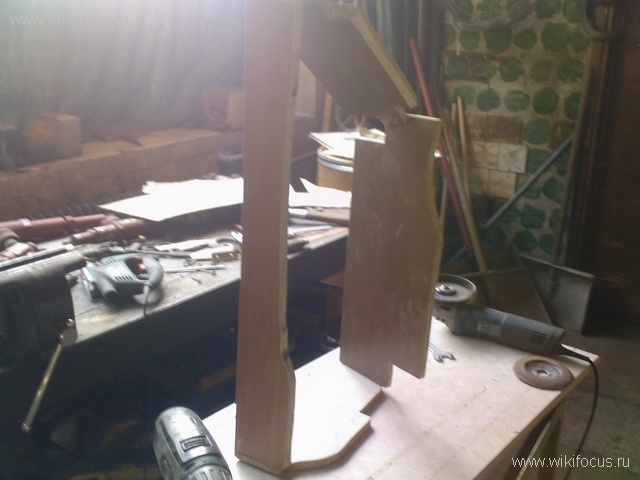

По нему выпиливаем из фанеры или ДСП каркас, сшиваем саморезами

FF2 2008 Компактный сабвуфер самостоятельно

FF2 2008 Компактный сабвуфер самостоятельно

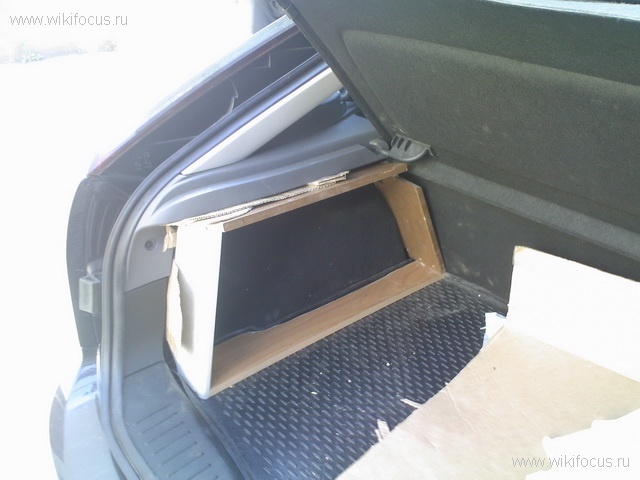

Примерка на машине.

FF2 2008 Компактный сабвуфер самостоятельно

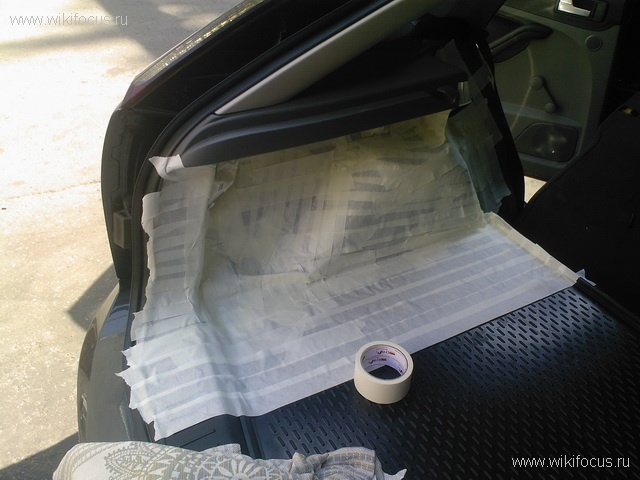

Далее обклеиваем угол в багажнике малярным скотчем, чтобы не запачкать.

FF2 2008 Компактный сабвуфер самостоятельно

По вычитанной мной на форумах технологии, поверх малярного скотча нужно наклеить обычный, для надежности от протечки эпокситки. Не верьте!
Обычный скотч на малярный не клеится!

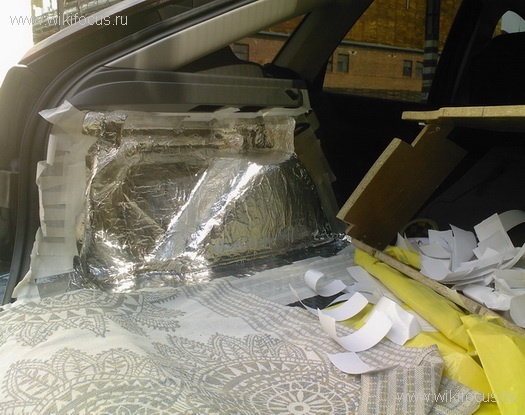

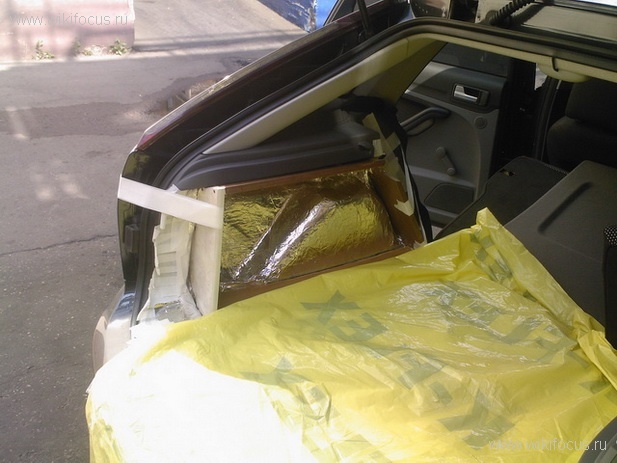

Был в наличии рулон алюминиевого скотча, типо фольги от конфеток, только с клеевой основой.

FF2 2008 Компактный сабвуфер самостоятельно

Устанавливаем каркас, закрепляем его.

FF2 2008 Компактный сабвуфер самостоятельно

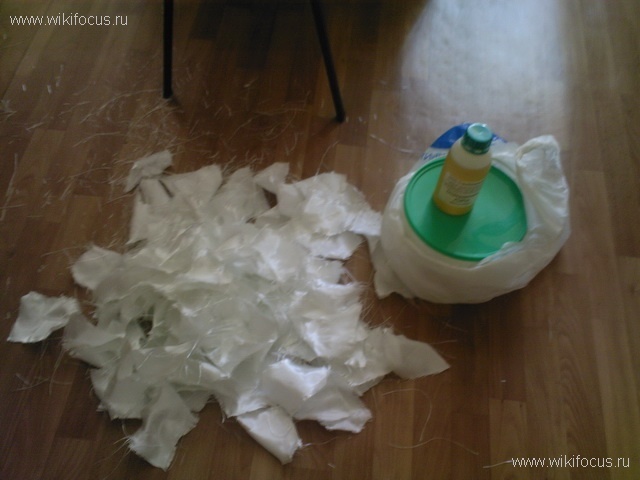

Далее режем стеклоткань кусочками, разводим эпокситку.

FF2 2008 Компактный сабвуфер самостоятельно

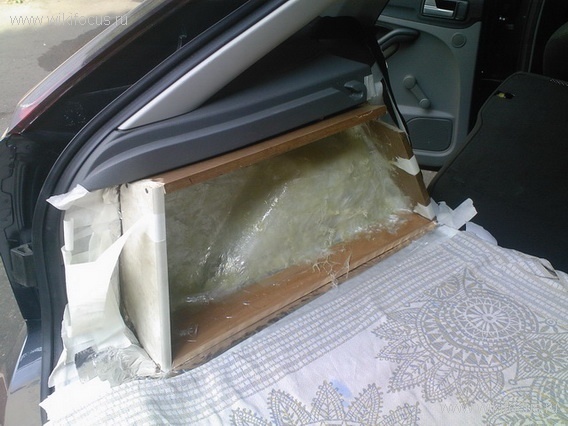

Клеим по месту в нахлест на внутреннюю сторону каркаса в два слоя.

FF2 2008 Компактный сабвуфер самостоятельно

Ждем несколько часов пока застынет, я для надежности на сутки оставил))
Далее снимаем, отдираем скотч от машины, иначе потом приклеивается намертво))

FF2 2008 Компактный сабвуфер самостоятельно

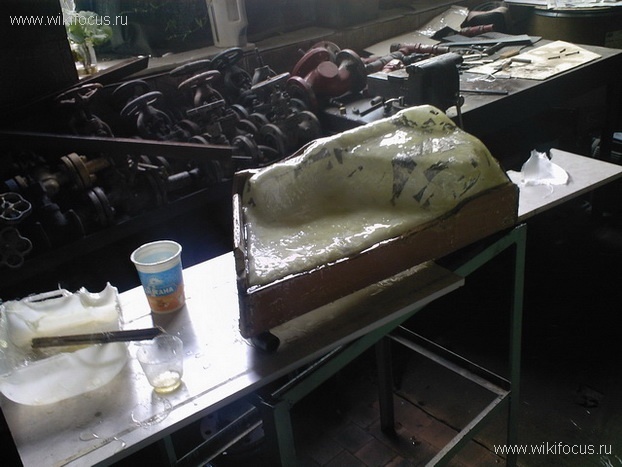

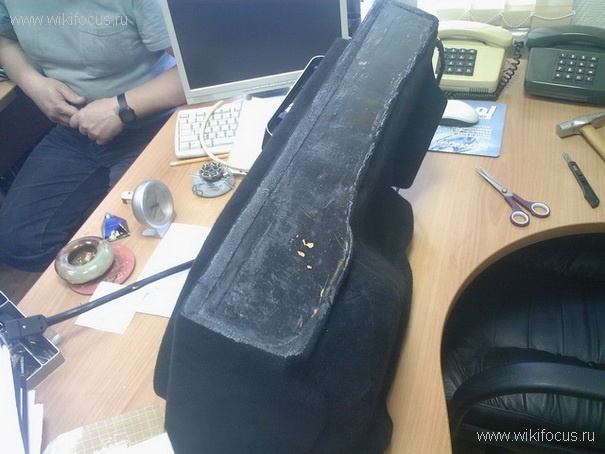

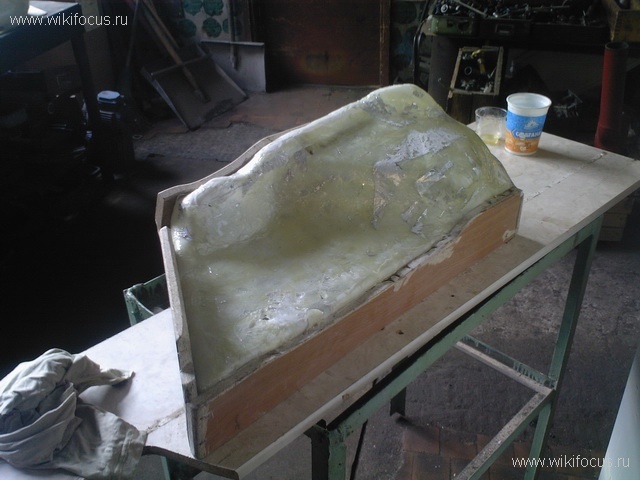

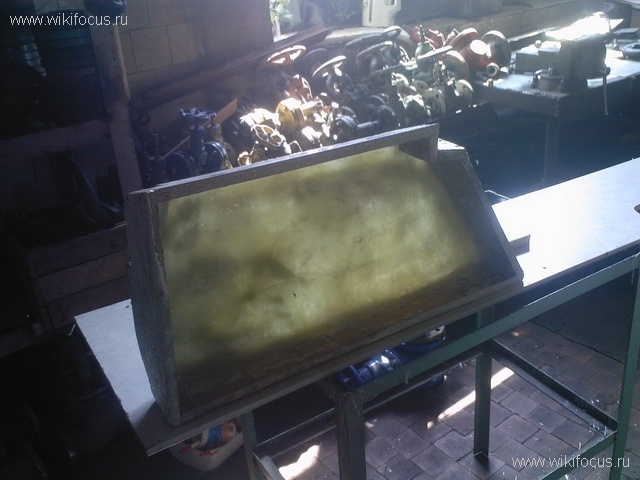

Потом в несколько этапов клеим еще стеклоткань до толщины корпуса ДСП.
У меня ушло почти пять литров эпокситной смолы, правда литра 1,5 потерял по неопытности, разводить с затвердителем нужно строго по инструкции 1:10, иначе затвердеет раньше времени.

FF2 2008 Компактный сабвуфер самостоятельно

Вообщем клеем, потом изъяны дорабатываем шайтан-машинкой.))

FF2 2008 Компактный сабвуфер самостоятельно

Выпиливаем лицевую стенку, она должна быть толще боковин. Я использовал ДСП 20мм

FF2 2008 Компактный сабвуфер самостоятельно

Далее вырезаем отверстие под динамик.

FF2 2008 Компактный сабвуфер самостоятельно

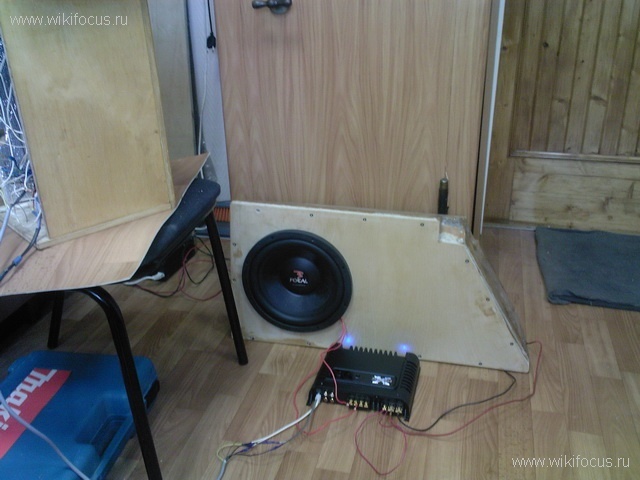

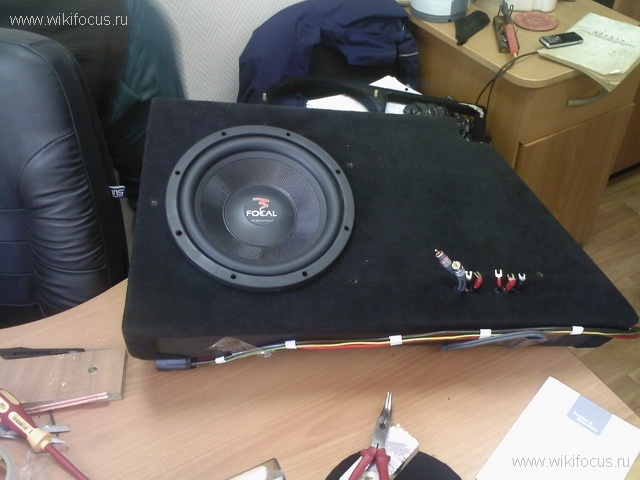

Проверка на обычном муз. центре по схеме подключения, аналогичной планируемой, врезаясь в провода на динамики.

FF2 2008 Компактный сабвуфер самостоятельно

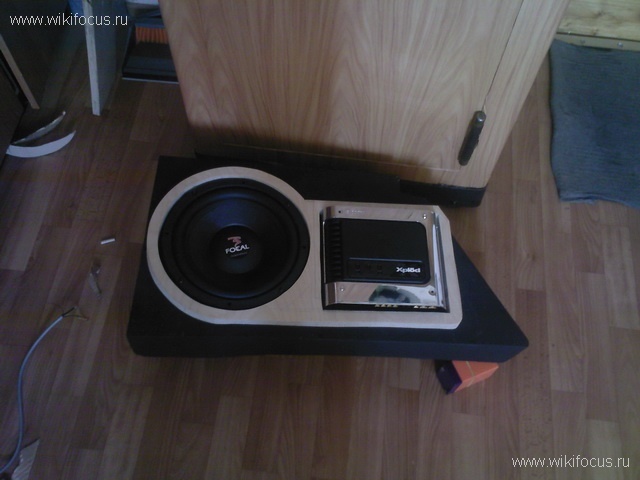

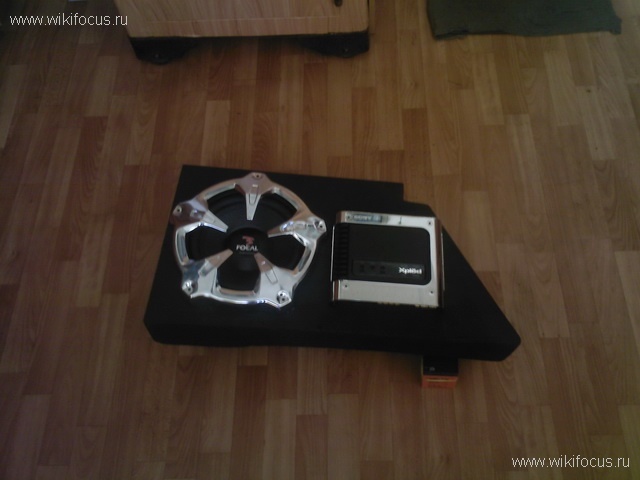

Изначально планировал сделать подобие активного саба.

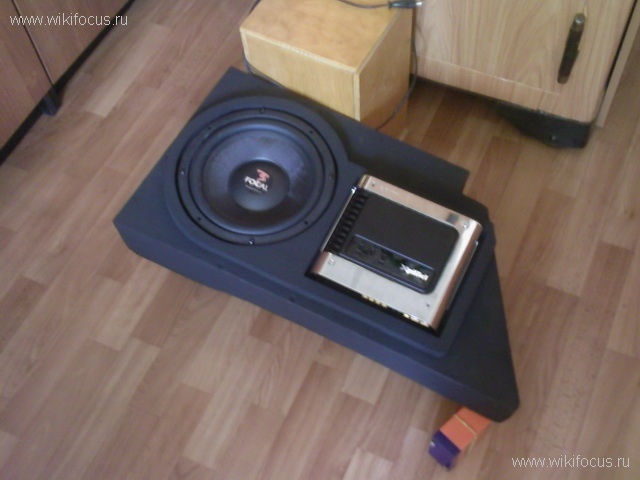

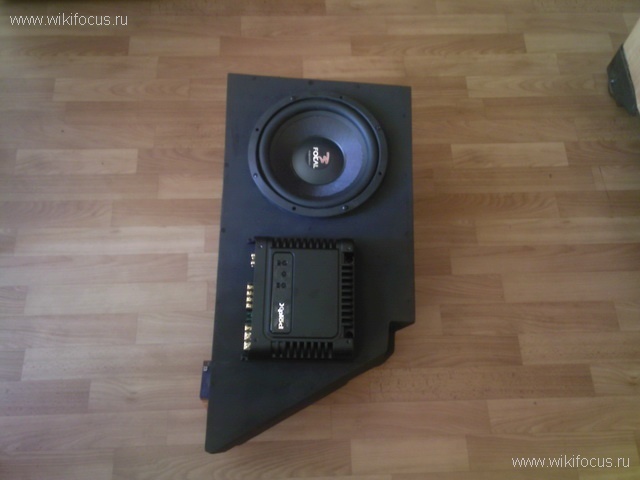

На рисунке уже покрашенный в черный цвет из балончика.

FF2 2008 Компактный сабвуфер самостоятельно

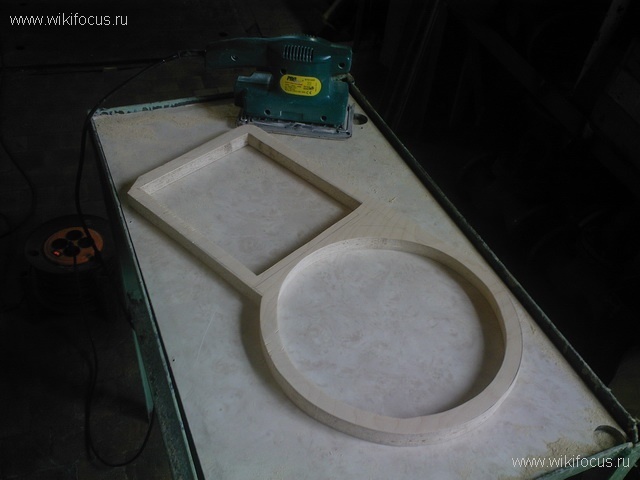

Чтобы спрятать провода придумал такую рамку.

FF2 2008 Компактный сабвуфер самостоятельно

FF2 2008 Компактный сабвуфер самостоятельно

FF2 2008 Компактный сабвуфер самостоятельно

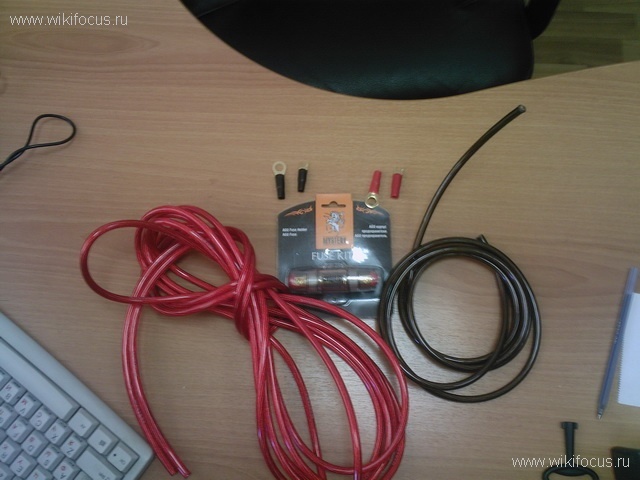

Силовые провода ..

FF2 2008 Компактный сабвуфер самостоятельно

FF2 2008 Компактный сабвуфер самостоятельно

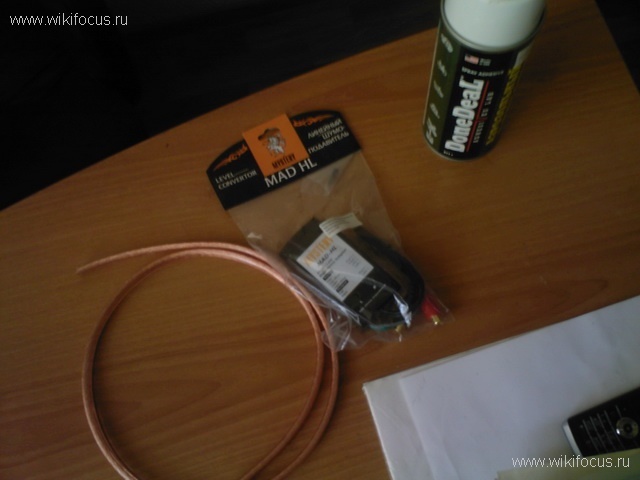

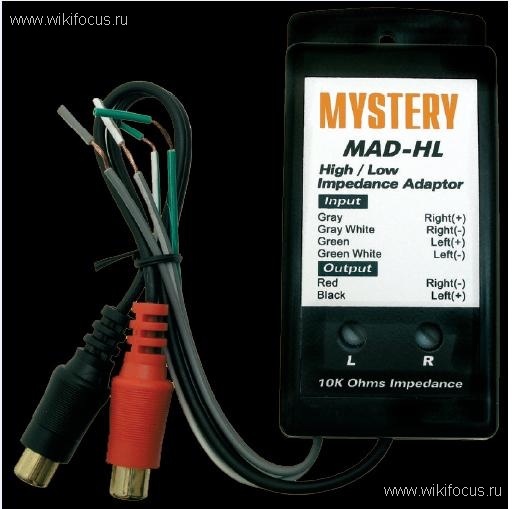

Акустический на саб и чудо-прибор мистери, позволяющий преобразовывать сигнал от проводов на динамики в линейные на усь ))), клей для карпета.

FF2 2008 Компактный сабвуфер самостоятельно

На усилителе имеются высокоуровневые входы плюс возможность включения питания от подачи сигнала на них.
Пробовал для теста подключиться к муз. центру таким образом, нихрена не получись, вероятно сигнал слабый. Отказался от этой идеи, с ремоутом надежней, да к тому же конектор Мистери купил, попробывал, звук гораздо лучше с ним и громче.

FF2 2008 Компактный сабвуфер самостоятельно

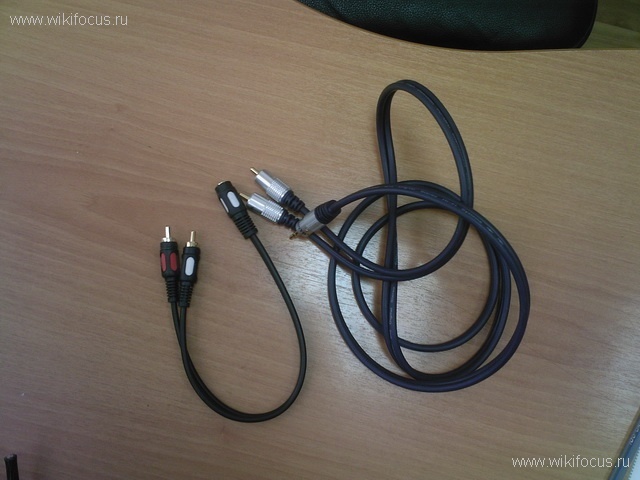

Звуковые будут отключаться таким переходником

FF2 2008 Компактный сабвуфер самостоятельно

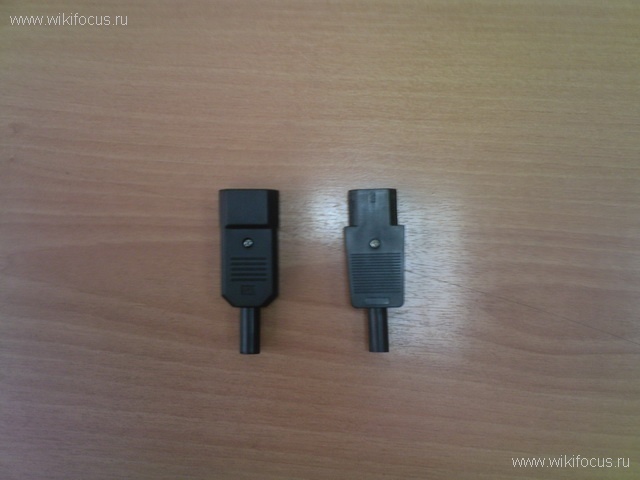

Долго мудрил с разъёмами на силу и звуковой сигнал.
Решил приспособить вот это, компьютерные штекера на питание папа-мама. Там толстые контакты, то что надо и их три, как раз + – и ремоут

FF2 2008 Компактный сабвуфер самостоятельно

Немного цыганщины))) Отказался от такого варианта, 400 рублей потрачено зря)) На сайте этот гриль выглядел более презентабельно )) Мож кому надо?? Отдам за так!!))

FF2 2008 Компактный сабвуфер самостоятельно

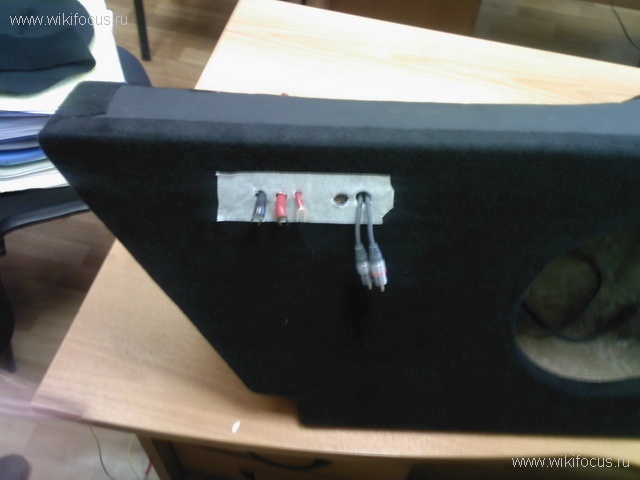

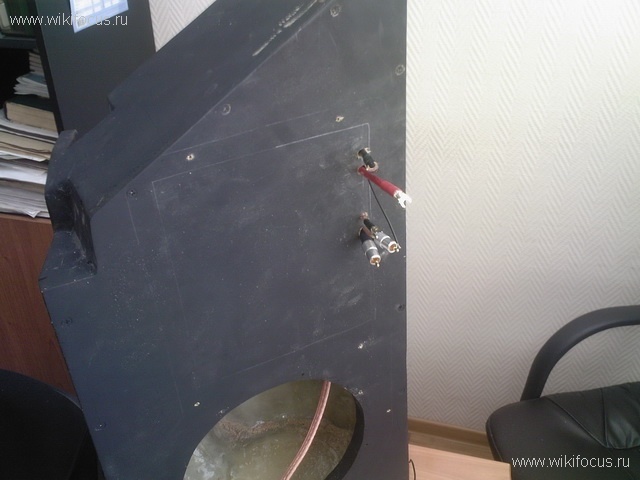

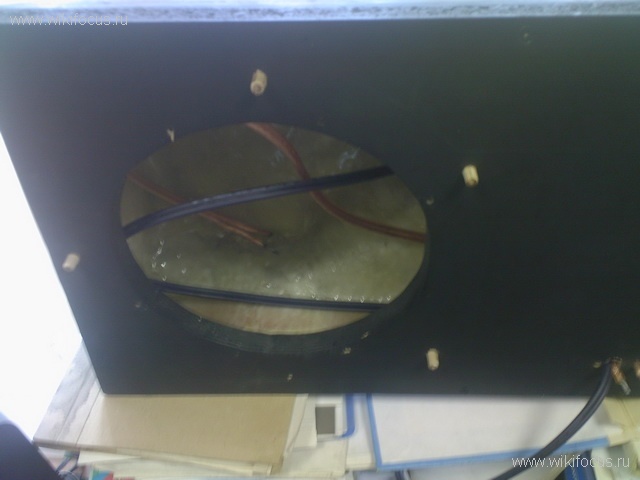

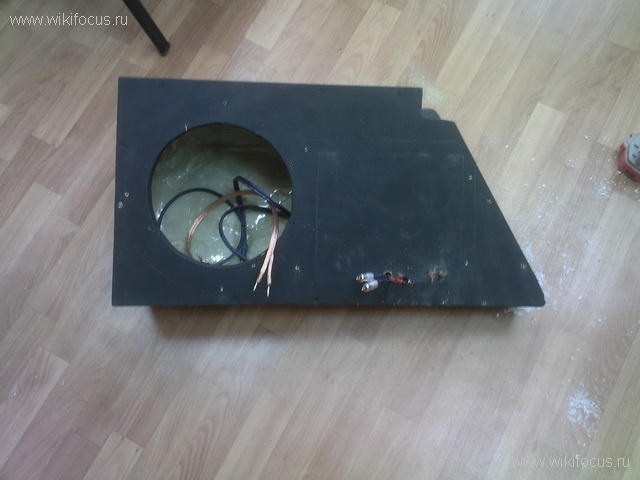

Сверлим отверстия под провода, примеряем…

FF2 2008 Компактный сабвуфер самостоятельно

FF2 2008 Компактный сабвуфер самостоятельно

FF2 2008 Компактный сабвуфер самостоятельно

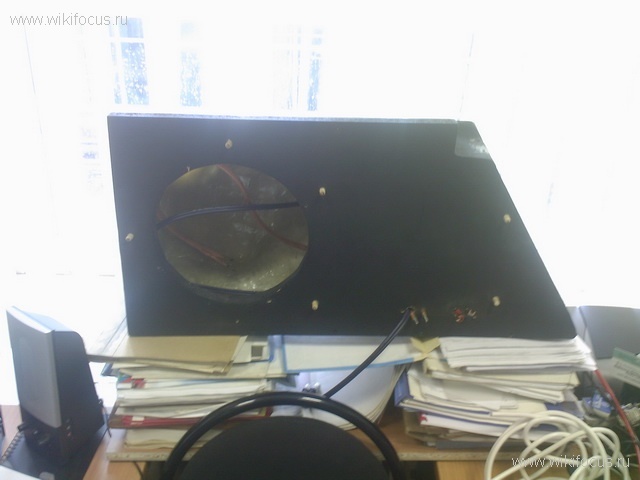

Шплинты под рамку, обычные мебельные, клеил на ПВА

FF2 2008 Компактный сабвуфер самостоятельно

FF2 2008 Компактный сабвуфер самостоятельно

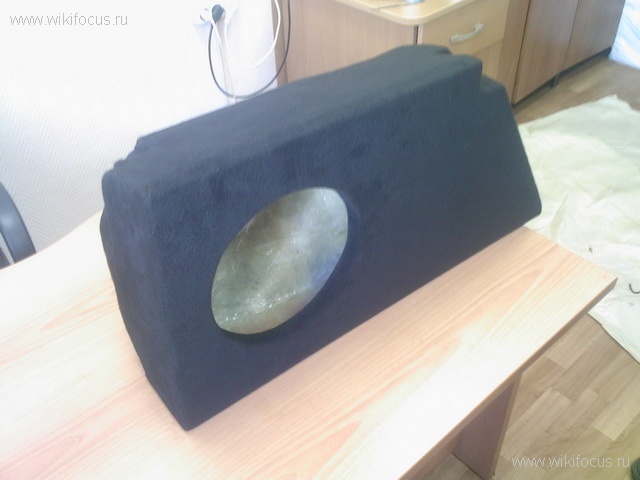

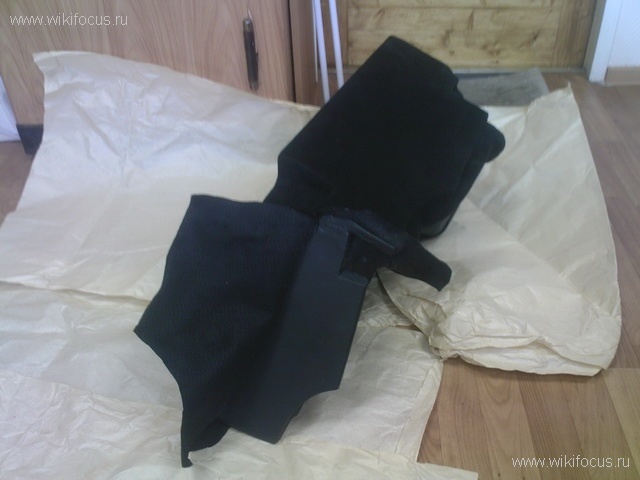

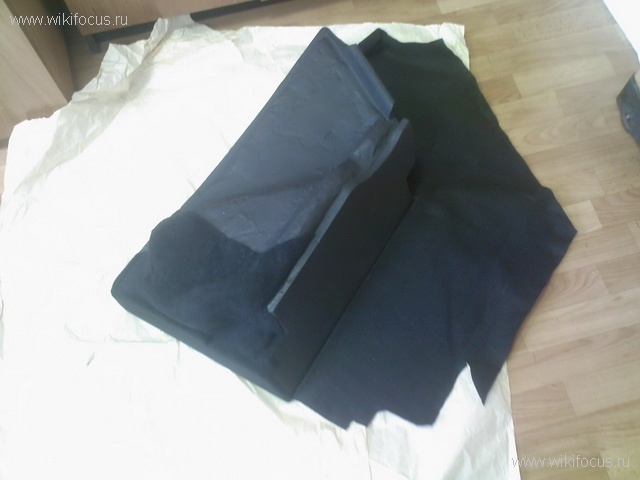

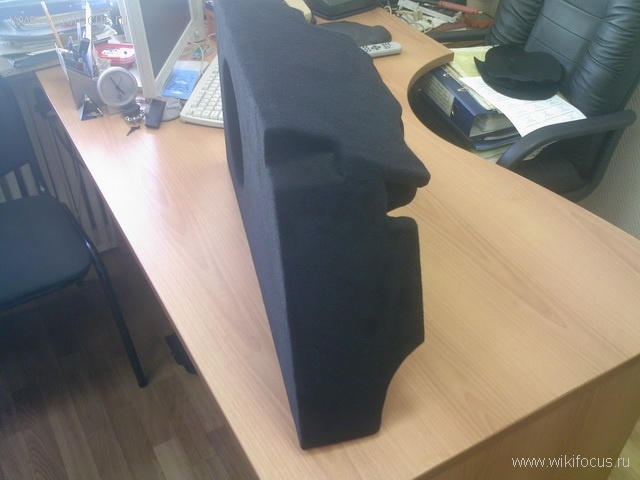

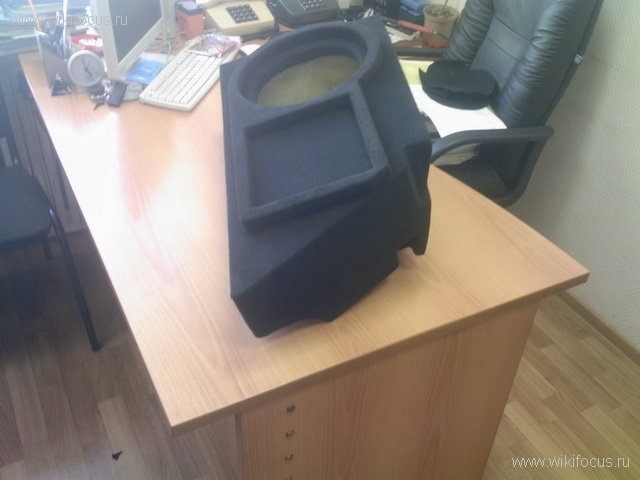

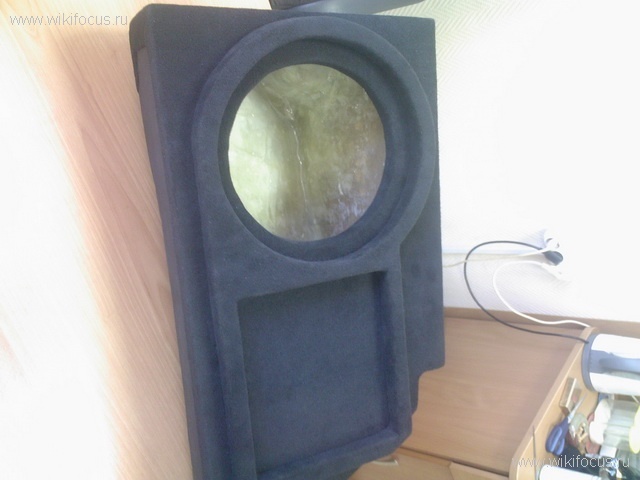

Обтяжка карпетом, клей в виде спрея спецом для этих дел (на фото выше он запечатлен)

FF2 2008 Компактный сабвуфер самостоятельно

FF2 2008 Компактный сабвуфер самостоятельно

FF2 2008 Компактный сабвуфер самостоятельно

FF2 2008 Компактный сабвуфер самостоятельно

FF2 2008 Компактный сабвуфер самостоятельно

FF2 2008 Компактный сабвуфер самостоятельно

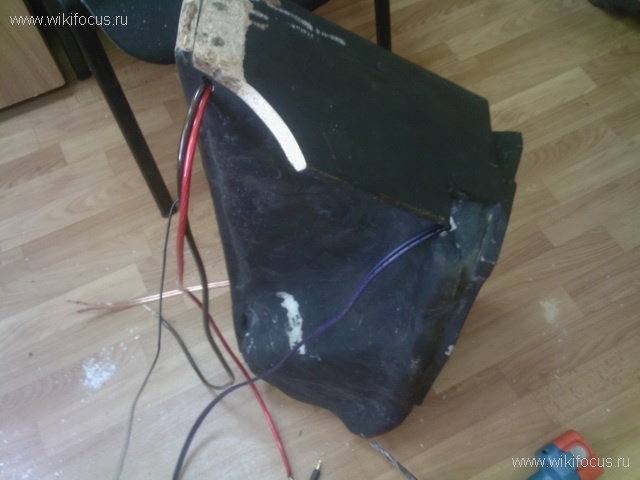

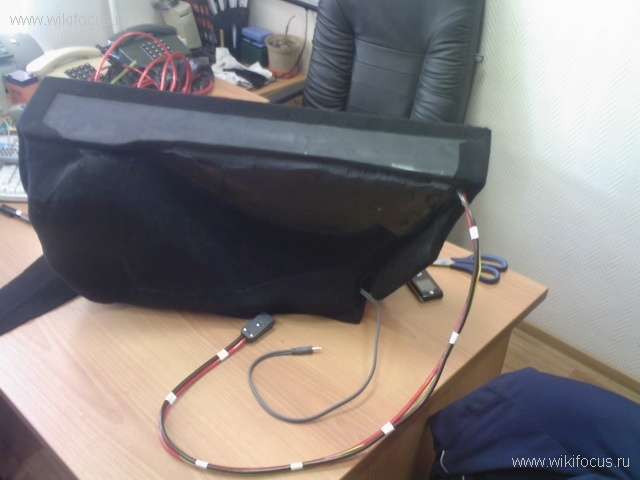

Далее, заводятся провода и фиксируются к корпусу двухкомпонентным пластилином (типо поксипол)

FF2 2008 Компактный сабвуфер самостоятельно

FF2 2008 Компактный сабвуфер самостоятельно

FF2 2008 Компактный сабвуфер самостоятельно

FF2 2008 Компактный сабвуфер самостоятельно

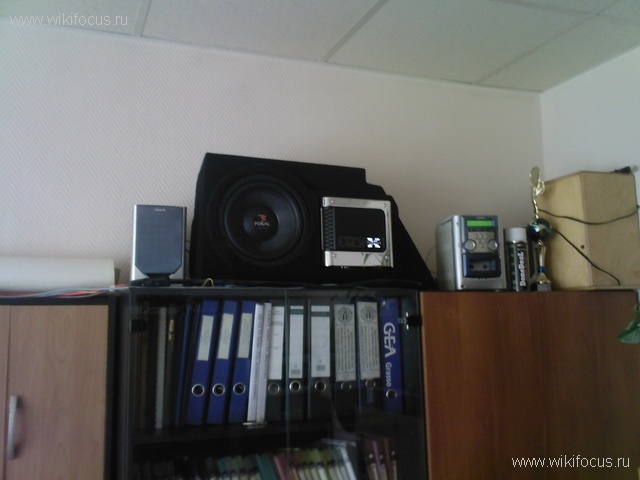

Прокачка на обычной балалайке )))

FF2 2008 Компактный сабвуфер самостоятельно

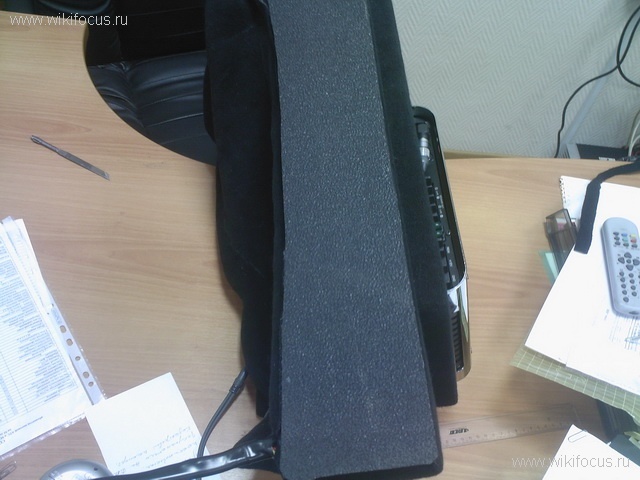

На сторону, прилегающую к коврику багажника, наклеена была резина обувная ))
Так на всякий случай))

FF2 2008 Компактный сабвуфер самостоятельно

FF2 2008 Компактный сабвуфер самостоятельно

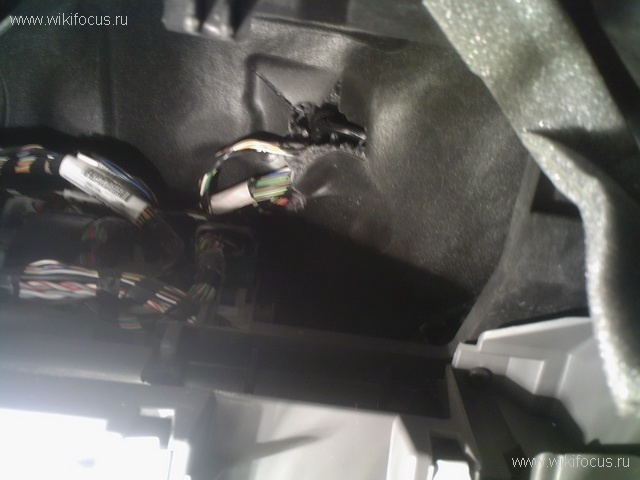

Далее инсталляция в авто. Вытаскиваем бардачок, находим пучок проводов, идущих из подкапотного простраснства

FF2 2008 Компактный сабвуфер самостоятельно

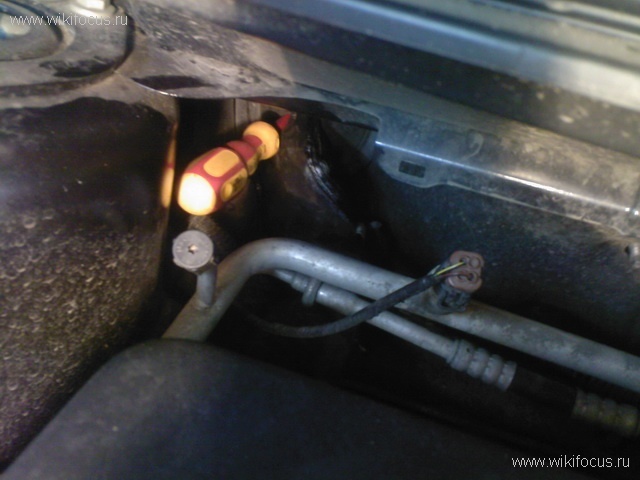

Со стороны капота просовываем отвертку, со стороны бардачка намазанный вазелином силовой провод, тянем аккуратно, чтоб на повредить проводку…
Можно тупо просверлить резиновую грушу, кому лень морочиться))

FF2 2008 Компактный сабвуфер самостоятельно

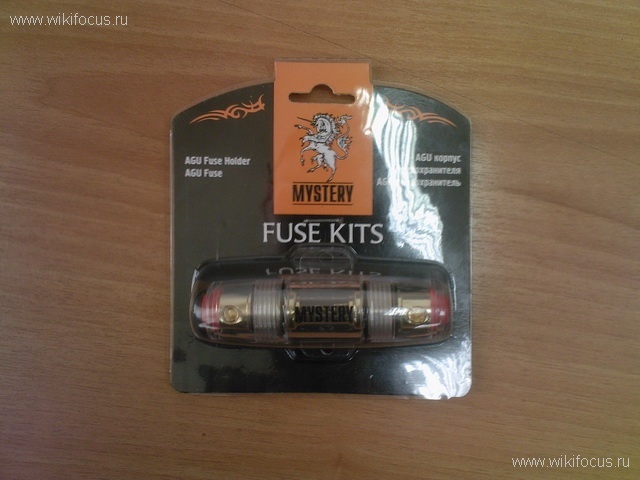

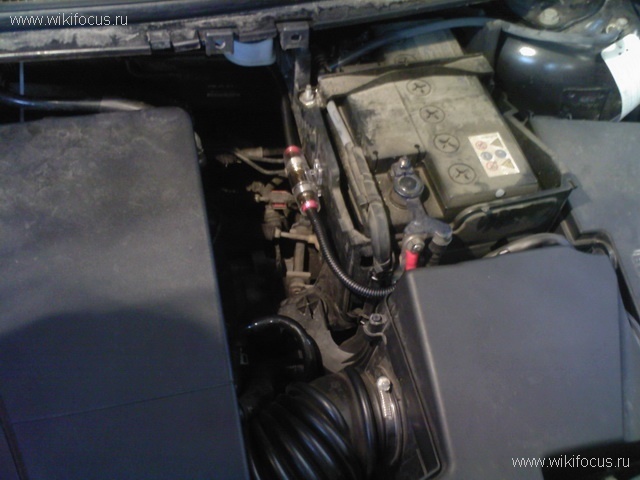

Колбу с предохранителем закрепил саморезами к кожуху аккумулятора

FF2 2008 Компактный сабвуфер самостоятельно

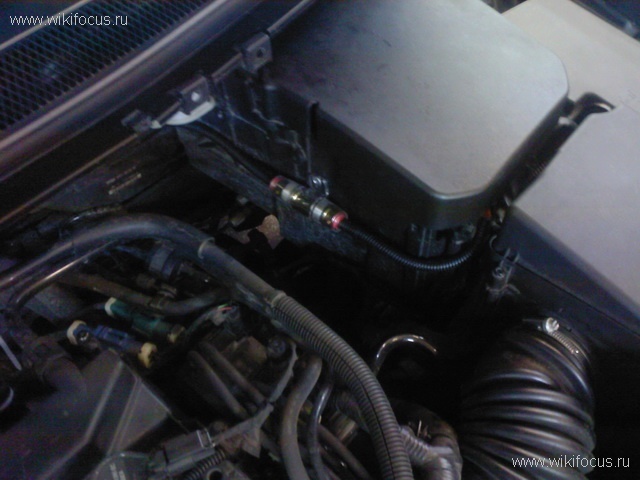

Провод в гофре на хомуты пластиковые (забыл сфоткать, но там непоняток нет ваще, крепятся за отверстия, их полно)

FF2 2008 Компактный сабвуфер самостоятельно

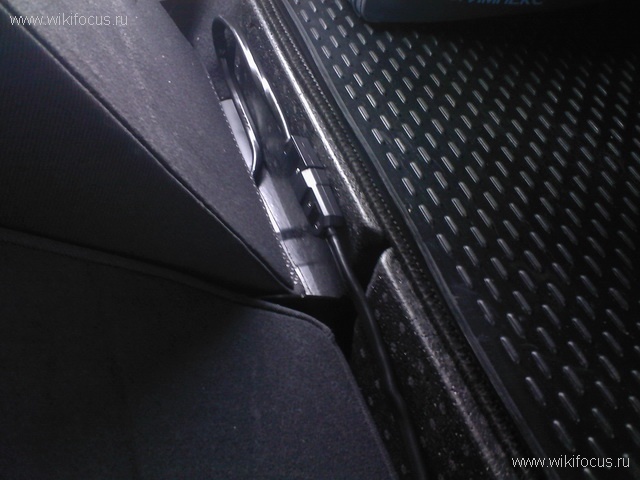

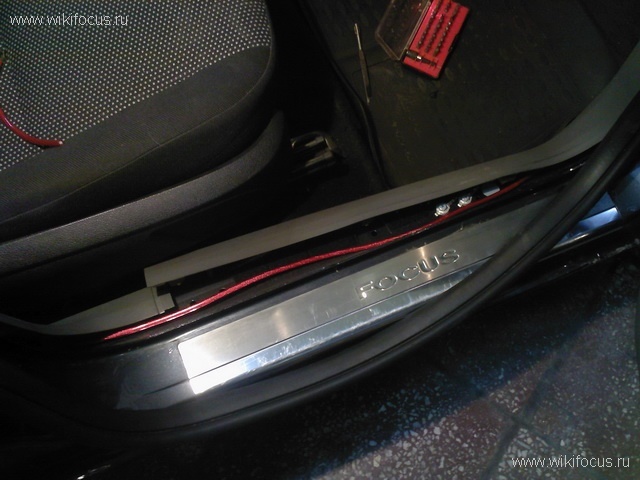

Силовой в пороги с правой стороны

FF2 2008 Компактный сабвуфер самостоятельно

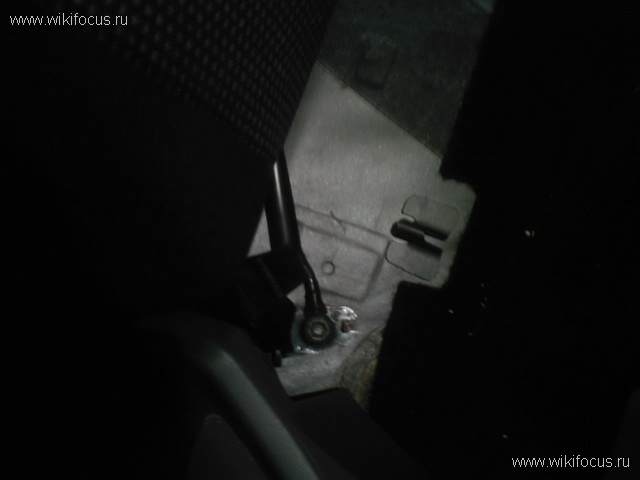

Землю к крепежу ремня безопасности

FF2 2008 Компактный сабвуфер самостоятельно

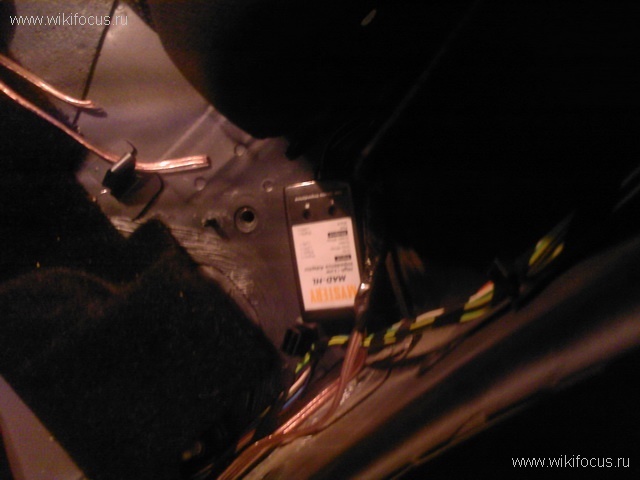

Мистери на двухсторонний скотч под пластиком левой задней двери..

FF2 2008 Компактный сабвуфер самостоятельно

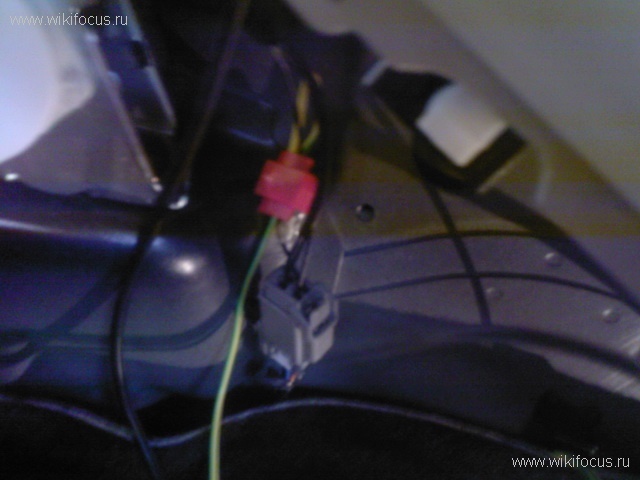

Ремоут сколхозил от заднего плюса стопоря габаритов (временно)))

FF2 2008 Компактный сабвуфер самостоятельно

Вот так выглядит силовой разъем в машине

FF2 2008 Компактный сабвуфер самостоятельно

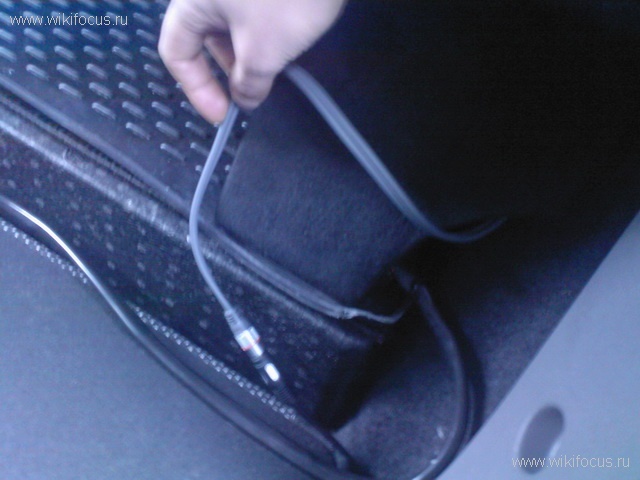

Так акустический

FF2 2008 Компактный сабвуфер самостоятельно

Ну и вот..

FF2 2008 Компактный сабвуфер самостоятельно

Вот…

FF2 2008 Компактный сабвуфер самостоятельно

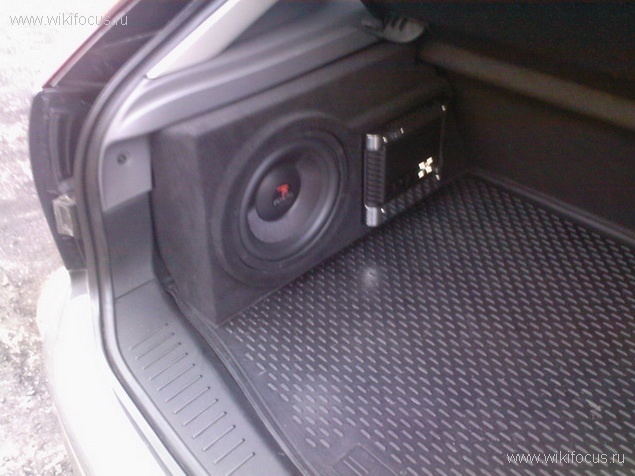

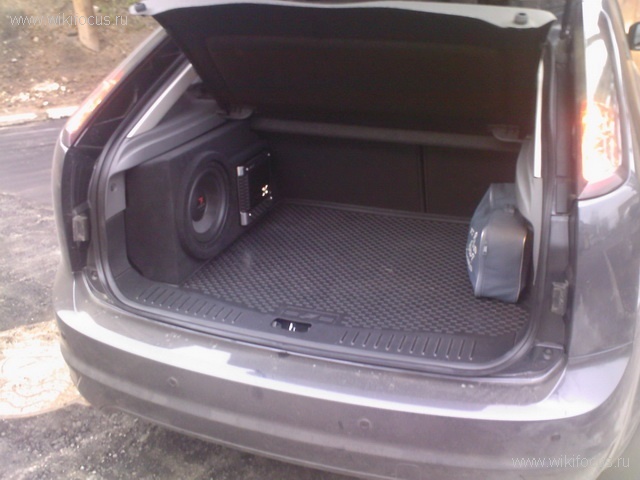

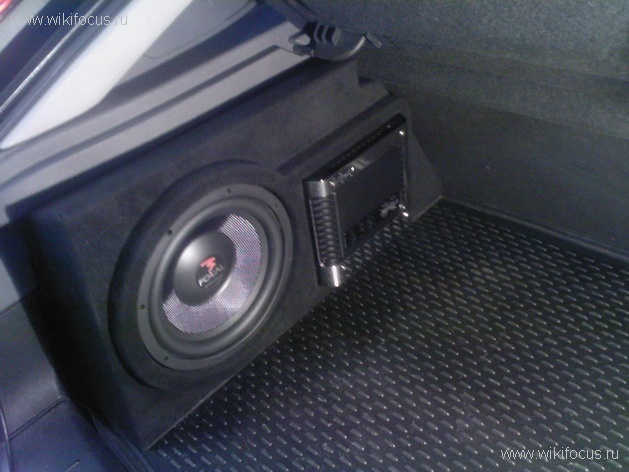

Легко съемный саб, который при необходимости за пять секунд можно вытащить и также поставить на место

FF2 2008 Компактный сабвуфер самостоятельно

Да, сори, забыл сфоткать врезку акустических проводов. Подсоединить проще в центральных стойках. Я пользовался этой инструкцией, всё интуитивно понятно, провода на задние динамики определяются без проблем.

Разьем С – акустический (С442 multi plug)
1. Front Left + Белый Черный
2. Front Left – Серый Черный
3. Rear Left + Белый Фиолетовый
4. Rear Left – Серый Белый
5. Front Right + Белый Красный
6. Front Right – Серый Красный
7. Rear Right + Белый
8. Rear Right – Серый

RR – задний правый, RF – передний правый, LF – передний правый, LR – задний левый, крайние

И исчо! Для будущих инсталляторов))
Лучше все же подключать к передним динамикам, если саб слабоват. Сигнал от задних колонок гораздо тише передних, поэтому мощи на прокачку может не хватить, а увеличивать баланс сигнала тыловых совсем не айс, акустическая картина далеко не идеальной штатной Соньки может совсем взбледнуть)))

Удачи!

Автор – Vadim 102 (www.focus3.ru)
